Điện năng là nền tảng cốt lõi chi phối sự phát triển của nền công nghiệp và đời sống hiện đại. Để tạo ra nguồn năng lượng này, các kỹ sư dựa vào các thiết bị chuyển đổi cơ năng thành điện năng, được gọi chung là máy phát điện. Tùy thuộc vào yêu cầu ứng dụng thực tế, người ta thiết kế ra nhiều dòng máy khác nhau. Bài viết dưới đây sẽ phân tích chuyên sâu về nguyên lý máy phát điện, tập trung vào ba hệ thống phổ biến nhất: điện 1 chiều, điện xoay chiều và hệ thống điện 3 pha, giúp bạn có cái nhìn tổng quan và chuẩn xác nhất về nền tảng kỹ thuật điện.

Máy phát điện 1 chiều (DC Generator) là thiết bị tạo ra dòng điện luôn chảy theo một hướng nhất định. Thiết bị này đóng vai trò quan trọng trong các hệ thống yêu cầu điện áp ổn định tuyệt đối như viễn thông, mạ điện hay các trung tâm dữ liệu.

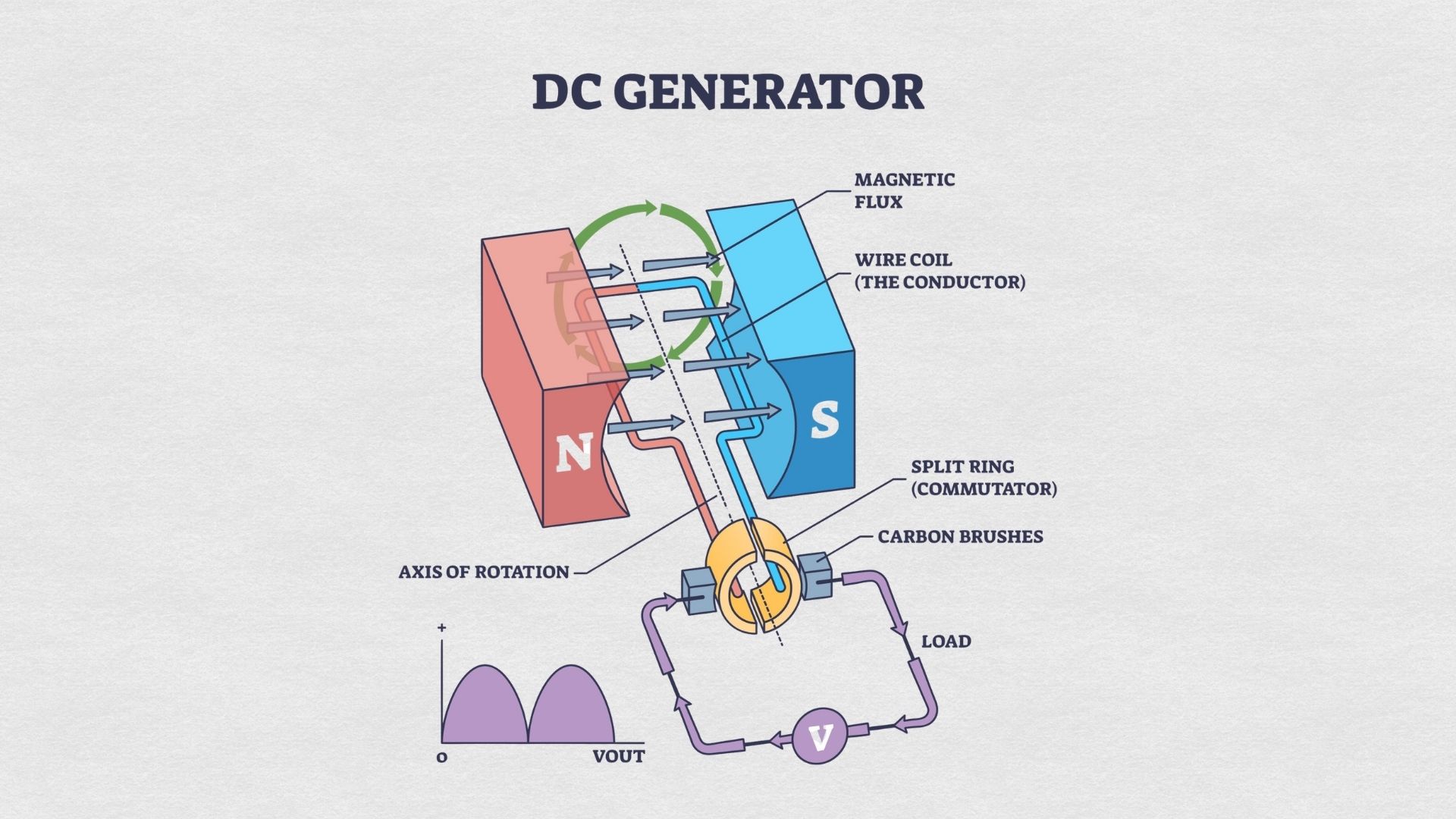

Để hiểu rõ nguyên lý máy phát điện 1 chiều, trước tiên cần nắm vững các bộ phận cấu thành. Thiết bị này bao gồm ba phần chính:

• Phần cảm (Stator): Thường là nam châm vĩnh cửu hoặc nam châm điện, có nhiệm vụ tạo ra từ trường không đổi.
• Phần ứng (Rotor): Là một khung dây dẫn có thể quay quanh một trục nằm trong từ trường của Stator.
• Hệ thống cổ góp (Commutator) và chổi than: Cổ góp được thiết kế dạng vành khuyên xẻ rãnh (gồm hai bán khuyên cách điện với nhau). Chổi than tì sát vào cổ góp để dẫn điện ra mạch ngoài.

Nguyên lý máy phát điện 1 chiều dựa trên hiện tượng cảm ứng điện từ của Faraday. Khi Rotor được cung cấp cơ năng để quay trong từ trường của Stator, số đường sức từ xuyên qua khung dây biến thiên liên tục, sinh ra một suất điện động cảm ứng.

Tuy nhiên, bản chất dòng điện sinh ra bên trong khung dây vẫn là dòng điện xoay chiều. Điểm mấu chốt nằm ở hệ thống cổ góp. Khi khung dây quay được nửa vòng, chiều dòng điện trong khung đảo ngược, nhưng đồng thời hai bán khuyên của cổ góp cũng đổi vị trí tiếp xúc với hai chổi than. Nhờ cơ chế đảo chiều cơ học này, dòng điện đưa ra mạch ngoài luôn được giữ cố định theo một chiều duy nhất, tạo thành điện 1 chiều.

Khác với hệ thống 1 chiều, máy phát điện xoay chiều (AC Generator) cung cấp dòng điện có chiều và cường độ thay đổi tuần hoàn theo thời gian. Đây là chuẩn điện năng được sử dụng rộng rãi nhất trên toàn cầu cho mạng lưới điện dân dụng và thương mại.

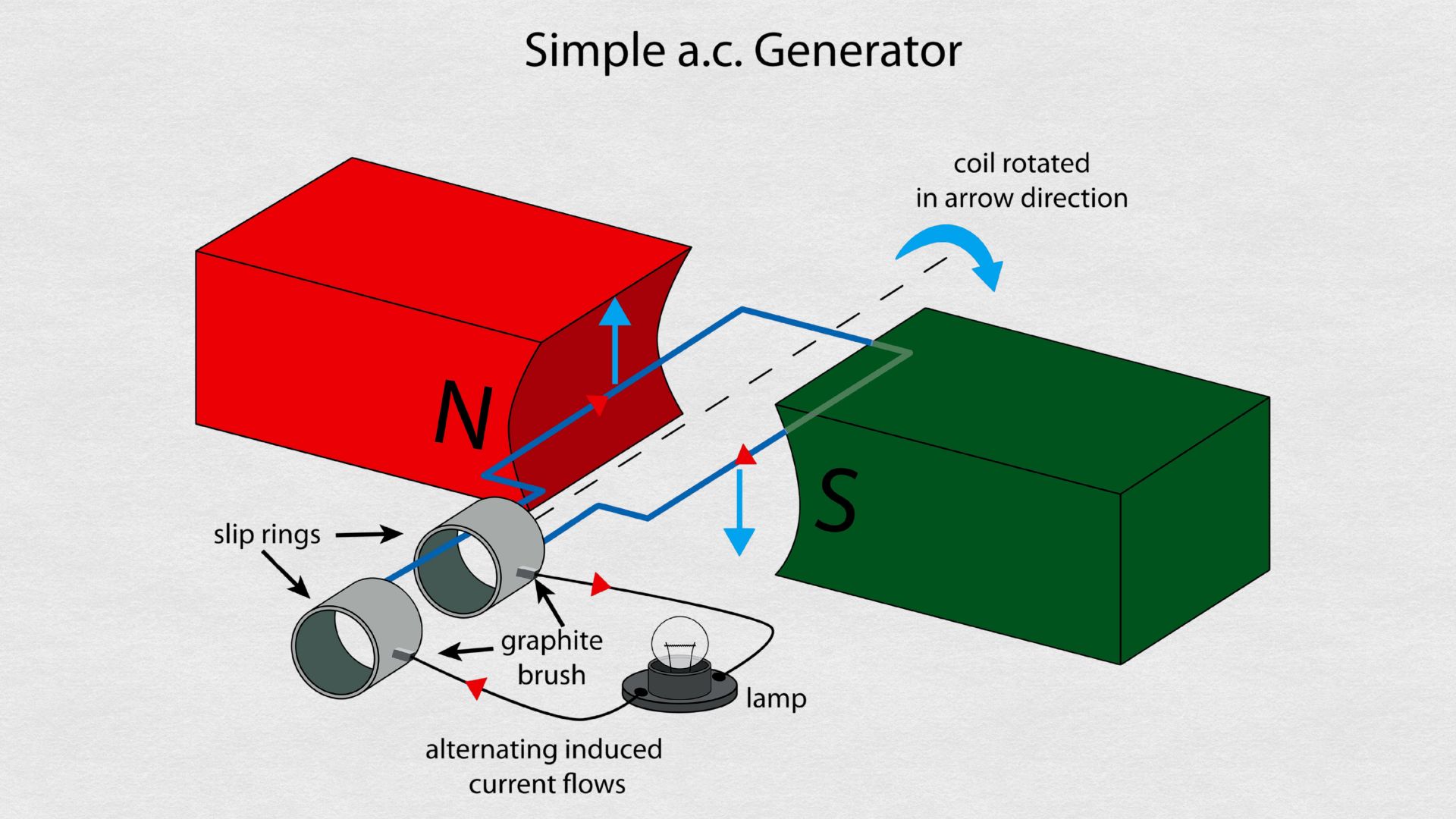

Cấu tạo của máy phát điện xoay chiều có nhiều điểm tương đồng với máy 1 chiều nhưng được tinh chỉnh ở bộ phận lấy điện:

• Nam châm (Phần cảm): Tạo ra từ trường. Trong các máy phát điện công suất lớn, phần cảm thường là Rotor quay.
• Cuộn dây (Phần ứng): Nơi sinh ra suất điện động. Thường được đặt cố định (Stator) đối với máy công suất lớn để dễ dàng lấy điện ra ngoài mà không sinh tia lửa điện.
• Vành trượt và chổi than: Khác với cổ góp xẻ rãnh, máy phát xoay chiều sử dụng hai vành khuyên nguyên khối, mỗi vành nối với một đầu của cuộn dây, giúp dòng điện truyền ra ngoài giữ nguyên đặc tính xoay chiều.

Nguyên lý máy phát điện xoay chiều vận hành hoàn toàn dựa trên sự biến thiên từ thông. Khi từ trường quay (hoặc cuộn dây quay), từ thông xuyên qua tiết diện của cuộn dây sẽ tăng giảm theo dạng hình sin. Sự biến thiên này tạo ra một suất điện động xoay chiều ở hai đầu cuộn dây. Điện áp và tần số của dòng điện đầu ra phụ thuộc trực tiếp vào tốc độ quay của Rotor và số cặp cực từ. Việc không sử dụng hệ thống cổ góp xẻ rãnh giúp máy phát điện xoay chiều hạn chế hao mòn cơ học, hoạt động bền bỉ ở công suất rất cao.

Để đáp ứng nhu cầu truyền tải điện năng đi xa và vận hành các động cơ công nghiệp hạng nặng, hệ thống điện 3 pha ra đời như một bước tiến lớn của kỹ thuật điện từ trường.

Hệ thống điện 3 pha thực chất là một hệ thống bao gồm ba dòng điện xoay chiều một pha có cùng biên độ, cùng tần số nhưng lệch pha nhau góc 120 độ (hay 2π/3 radian).

Để tạo ra hệ thống này, máy phát điện 3 pha được thiết kế với phần Stator gồm ba cuộn dây giống hệt nhau, được đặt lệch nhau một góc 120 độ trên vành tròn. Phần Rotor là một nam châm điện xoay quanh trục tâm của ba cuộn dây.

Khi Rotor mang từ trường quay với tốc độ góc không đổi, từ trường này sẽ lần lượt quét qua ba cuộn dây trên Stator. Theo nguyên lý cảm ứng điện từ, sự biến thiên từ thông sẽ sinh ra trong mỗi cuộn dây một suất điện động xoay chiều. Do sự bố trí hình học lệch nhau 120 độ của các cuộn dây, ba suất điện động sinh ra cũng lệch pha nhau đúng bằng 120 độ thời gian.
